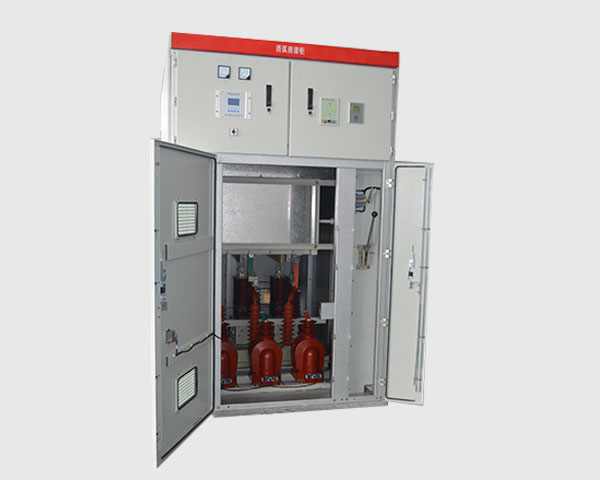

消弧消谐柜的结构构成
1、三相组合式过电压保护器：是一种特殊的高能容的氧化锌过电压保护器，起限制系统过电压的作用；消弧控制器：是消弧消谐柜的核心控制部件，根据PT提供的Uao、Ubo、Uco和U△的信号来判定故障相别和故障类型，按照预先设置的方式控制高压真空接触器。
2、可分相控制的高压真空接触器：真空接触器的一端接母线，另一端直接接地。正常运行时处于断开状态，受控制器的控制而合闸。各相真空接触器操作回路相互闭锁，当其中任一相合闸使该相母线接地后，其他两相中任何一相不会再动作。高压真空接触器的作用是当系统发生弧光接地时，使其由不稳定的弧光接地迅速转变成稳定的金属性直接接地，从而保护了设备，使其不受损害。
3、高压限流熔断器：是整个装置的后备保护器件，用来防止短路事故，具有开断迅速、开断容量大的特点；电压互感器：用于将系统的一次高电压转换为消弧控制器可处理的二次低电压，供监测及采样；高压隔离开关：用于本装置安装和维护时的投切。
