消弧线圈成套装置的过补偿方式

2021-01-19

次

消弧线圈成套装置的工作状态一般有三种：过补偿、欠补偿和全补偿，过补偿是指消弧线圈提供的感性电流，大于电力系统零序回路的容性电流，欠补偿就是感性电流小于容性电流，全补偿是指提供的感性电流正好等于容性电流。

所谓脱谐度是指消弧线圈感性电流值，与系统中的容性电流值的比值，与其相对的概念是合谐度，即1-脱谐度。消弧线圈等效为一个电感值可变的电感，它对于基波电容电流是可以完全补偿的，但对于谐波电流就不能完全补偿了，因此要想实现无残流需要加入有源补偿电路。

残流就是单相接地点与大地接通点之间流过的电流，其主要成分有：容性电流：是电力系统中输电线路对大地之间的电容产生的；感性电流：是消弧线圈提供的；有功电流：是消弧线圈中线圈绕组电导和输电线路对地电导产生的；谐波电流：来自于消弧线圈本身产生的谐波和非线性负载产生的谐波电流。

对于中性点接消弧线圈系统来说，消弧线圈提供的感性电流可以补偿容性电流，因此中性点接消弧线圈的系统一般来说残流是较小的。但是一般不允许消弧线圈工作在欠补偿和全补偿，这主要是因为欠补偿和全补偿的系统容易引起谐振过电压，因此一般来说调节消弧线圈工作在过补偿状态，脱谐度一般在15%。

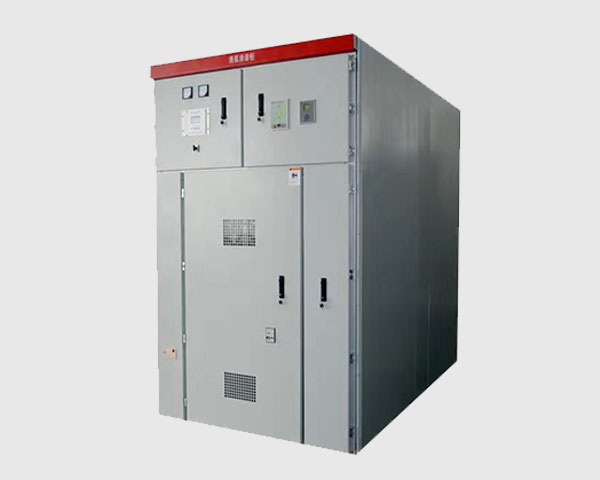

消弧线圈成套装置
