电力系统消弧线圈容量的选择原则

2021-08-10

次

1、在任何运行方式下，大部分电网不得失去消弧线圈的补偿。消弧线圈厂家提醒您不应将多台消弧线圈集中安装在一处，并应避免电网仅装一台消弧线圈。如变压器无中性点或中性点未引出，应装设容量相当的专用接地变压器，接地变压器可与消弧线圈采用相同的额定工作时间。

2、在发电厂中，发电机电压消弧线圈可装在发电机中性点上，也可装在厂用变压器中性点上。当发电机与变压器为单元连接时，消弧线圈应装在发电机中性点上。在变电所中，消弧线圈宜装在变压器中性点上，6～10kV 消弧线圈也可装在调相机的中性点上。

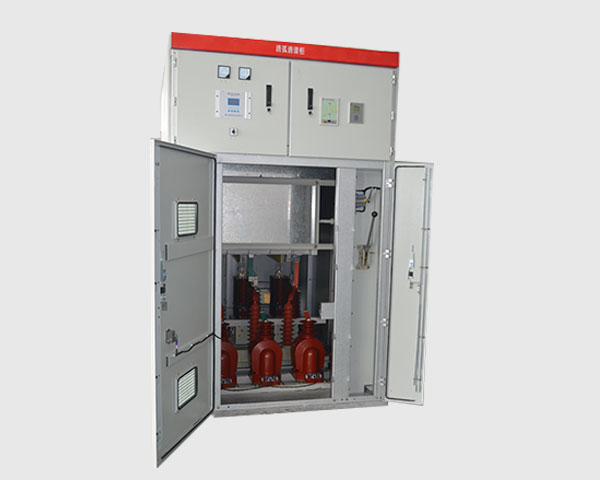

消弧线圈厂家

3、安装在`Y_0`/△接线双绕组或`Y_0`/`Y_0`/△接线三绕组变压器中性点上的消弧线圈的容量，不应大于变压器三相总容量的50%，并且不得大于三绕组变压器的任一绕组的容量。中性点装设消弧线圈的目的是利用消弧线圈的感性电流补偿接地故障的容性电流，使接地故障电流减少。

4、安装在`Y_0`/Y接线的内铁芯式变压器中性点上的消弧线圈容量，不应大于变压器三相总容量的20%。消弧线圈不应装在三相磁路互相独立、零序阻抗甚大的`Y_0`/Y接线变压器的中性点上，例如单相变压器组。补偿方式有三种不同的运行方式，即欠补偿、全补偿和过补偿。
