消弧消谐柜的主要结构

2021-09-07

次

消弧消谐柜的主要部件有柜体、微机控制器、高压互感器中的PT、过电压保护器、熔断器、隔离开关、零序互感器等。柜体钢板采用敷铝锌板，构件应镀锌或粉沫喷涂处理，整个柜体结构应牢固。整个柜体外壳的防护等级不低于IP4X。消弧柜电器元件应布局合理，检修方便。

消弧柜应满足全工况的要求。柜内相对地、相间的空气间隙不小于125mm，带电体队绝缘隔板空气间隙不小于30mm。绝缘材料应采用具有耐电弧、耐泄漏电流的DMC、SMC模板。多谐振荡器电路是一种矩形波产生电路，这种电路不需要外加触发信号便能连续地、周期性地自行产生矩形脉冲。

该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路。那么电路就没有稳定状态，而成为无稳电路。由于电路参数的微小差异，和正反馈使一支管子饱和另一支截止。出现一个暂稳态。

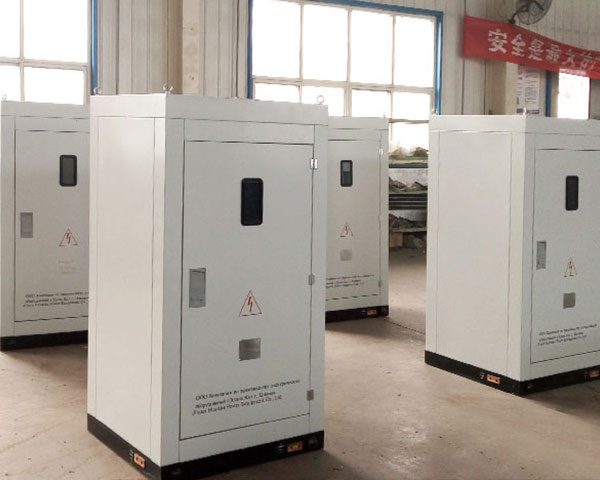

消弧消谐柜

随着现在电网的发展，架空线路逐步被固体绝缘的电缆线路所取代是一种必然趋势。由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，己成为这类电网运行的一大威胁，其中以单相弧光接地过电压严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。同时由于弧光接地过电压持续时间长，能量极易高出避雷器的承受能力，导致避雷器爆炸。再就是弧光接地产生的高幅值的过电压，加剧了电缆等固体绝缘的积累性破坏击穿放炮。
