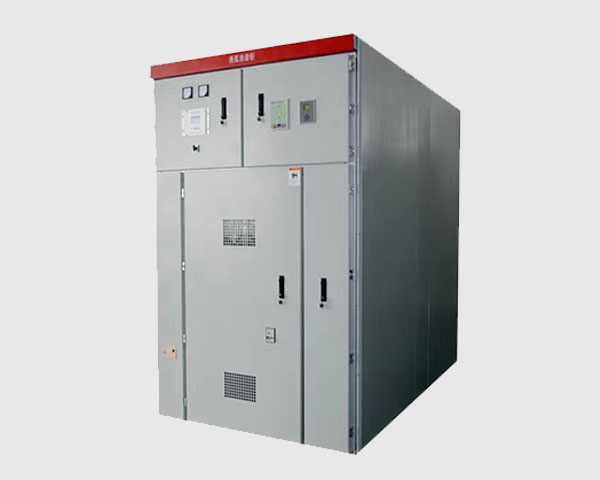

消弧消谐柜的选线原理
中性点非接地系统发生单相接地故障后，故障线路的查找已成为困扰这类电力系统很长一段时间的主要技术问题。我国目前生产的小电流选线设备系统存在单相接地故障，选线精度很低，尤其是当系统接地故障为单相电弧接地时，该设备根本无法选择。
目前国内小电流选线设备大多采用20点/20毫秒和傅立叶算法，因此只能采集五次谐波内的信号，而电弧接地时的电流信号大多在几千赫兹内，因此根本无法判断此类设备。该装置配有特殊的小电流接地线选择模块。线路选择模块与电弧控制装置一起使用。无论系统中发生什么类型的接地故障，都可以准确选择接地线。
当系统发生金属接地时，消弧消谐柜采用"组幅相比"的原理，根据线路零序电流的幅相选择线路。当系统发生电弧接地时，选线模块根据消弧装置运行前后线路零序电流的突变选择线路。该装置采用"故障放大法"和"大增量法"的原理，克服了电弧接地选线速度慢、选线精度低的缺点。
正常运行时，微机控制器持续检测电压互感器提供的电压信号。当系统中出现PT断线、单相金属接地或单相电弧接地时，辅助二次开路三角电压立即从低电平变为高电平。微机控制器启动中断，根据PT二次电压的变化判断故障类型和相位。
如果是PT单相断线故障，该装置输出开关量接触信号，通过RS485(或RS232)接口与微机监控系统实现远程数据传输。如果是单相金属接地故障，装置输出开关量接触信号，微机控制器也可以根据用户要求向真空接触器发出动作指令。同时该装置可以通过RS485(或RS232)接口实现与微机监控系统的远程数据传输。
如果是单相电弧接地故障，微机控制器将向真空接触器发出动作指令，使其快速动作，将不稳定的电弧接地转换成稳定的金属接地。该装置输出开关量接触信号，通过RS485(或RS232)接口与微机监控系统实现远程数据传输。
