10KV开关柜为什么要加装消弧消谐柜

2021-11-25

次

随着现在电网的发展，架空线路逐步被固体绝缘的电缆线路所取代，是一种必然趋势。由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时，产生的弧光接地过电压，及由此激发的铁磁谐振过电压，己成为这类电网运行的一大威胁，其中以单相弧光接地过电压严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。同时由于弧光接地过电压持续时间长，能量易高出避雷器的承受能力，导致避雷器爆炸。再就是弧光接地产生的高幅值的过电压，加剧了电缆等固体绝缘的积累性破坏击穿放炮。

消弧消谐柜可在2个周波内熄灭弧光，降低弧光接地过电压，从而可避免弧光接地引起的各种绝缘事故。由于各类相对地及相对相之间的操作过电压，均被限制到较低的水平，这就大大降低了激发铁磁谐振的可能性。与选线装置配合，选线效果好。

由消弧消谐柜的工作原理可知，其限制过电压的机理与电网对地电容电流大小无关，因而其保护性能不随电网运行方式的变化而改，可取代单独的PT柜。单独装柜，结构简单，安装方便，占地面积小，既适用于新建变电站，也适用于老站的改造。

当3~35KV不接地系统安装消弧消谐柜后，各类相对地相于相的过电压，均被限制在较低的电压水平上。原来因此引发的绝缘损坏事故将减少很多。原来作用时间长，对系统设备威胁大的弧光接地过电压，其作用在母线上的电压值将被限制。同时随着故障相母线的直接接地而消失

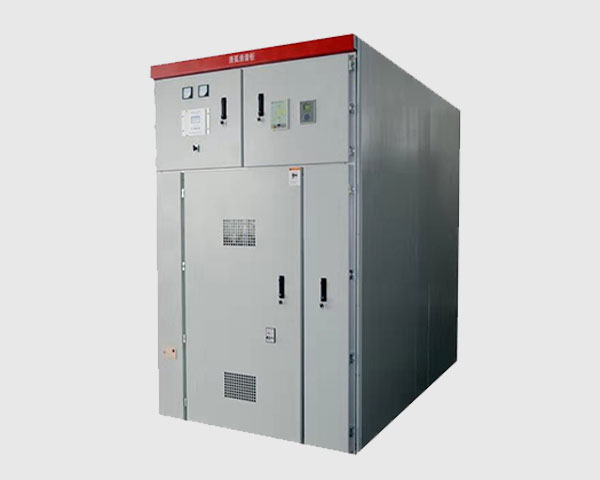

消弧消谐柜
