消弧消谐柜产生的原因

2021-12-27

次

消弧消谐柜又名微机消弧消谐选线及过电压保护装置，是电力行业中用于3-35KV中性点不接地、中性点经消弧线圈接地，或中性点经高阻接地的电力系统中，能对系统中的各类过电压加以限制，提高了系统运行供电可靠性。

同时由于弧光接地过电压持续时间长，能量极易高出避雷器的承受能力，导致避雷器爆炸。再就是弧光接地产生的高幅值的过电压，加剧了电缆等固体绝缘的积累性破坏，击穿放炮。

随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代是一种必然趋势。由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时，产生的弧光接地过电压及由此激发的铁磁谐振过电压，己成为这类电网运行的一大威胁，其中以单相弧光接地过电压严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。在系统3—35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。

故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在倍的额定相电压，可以长时间运行。此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。本装置中的微机消弧消谐控制器，还设置了PT断线、装置故障报警等功能。

当系统发生接地故障时可发出动作信号，显示故障性质并显示故障相别。本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

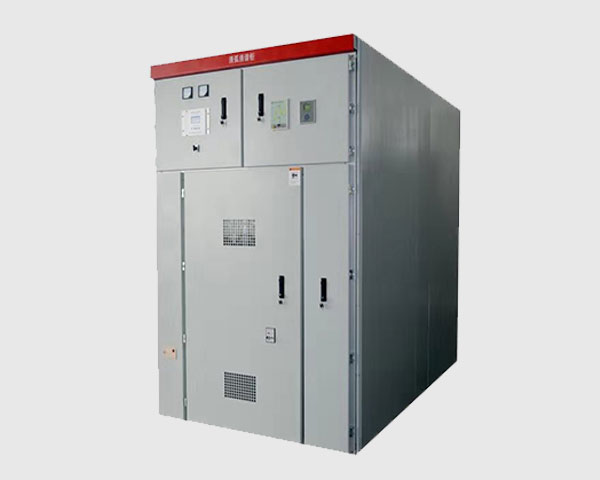

消弧消谐柜
