消弧消谐柜装置有哪些基本功能

2021-12-30

次

1、当系统发生单相接地时，电压互感器PT产生的中性点信号，将由低电平变成高电平，消弧控制器接到变化的高电平信号后启动中断，消弧消谐柜的三相信号进行计算处理，判断相别接地属性，根据接地属性，消弧消谐柜作出处理。

2、如果接地故障是不稳定的间歇性弧光接地，则判定接地的相别，同时发出指令使JZ中对应的一相接地。这时，系统由不稳定的弧光接地转变成该相稳定的金属性直接接地，故障相的对地电压降为零，原接地故障点的弧光消失，其他两相的对地电压升高到线电压。这种状态是现行规程所允许的。

3、当发生PT断线故障时，装置输出接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。装置动作后，面板显示故障类型（PT断线、金属接地或弧光接地）和相别，同时输出无源开关量接点信号。装置可将发生在相与相之间和相，与地之间的各种过电压限制在3.5倍左右。

4、装置中的电压互感器，可以向计量仪表和继电保护提供电压信号，可取代常规的PT柜。装置具有追忆功能，可记录20次事件发生的时间和装置动作状态。本装置可按用户要求配置自动选线功能。可以配置小电流系统接地微机选线装置，增加选线功能。

5、本装置可按用户要求配置降低铁磁谐振功能。可以配置微机消谐装置，用来保护PT。可在2个周波内熄灭弧光，降低弧光接地过电压，从而可避免弧光接地引起的各种绝缘事故。由于各类相对地及相对相之间的操作过电压，均被限制到较低的水平，这就大大降低了激发铁磁谐振的可能性。

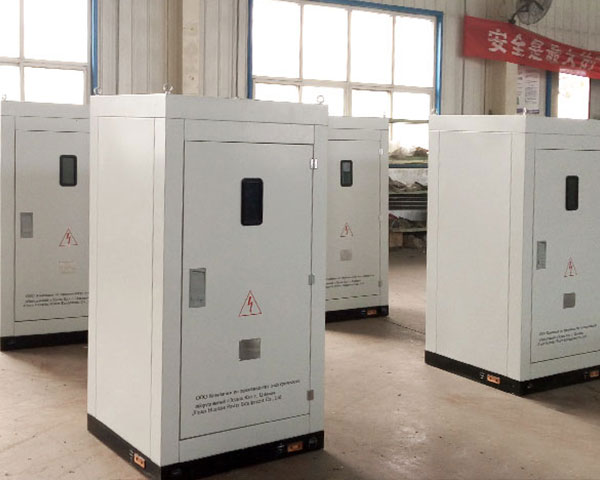

消弧消谐柜
