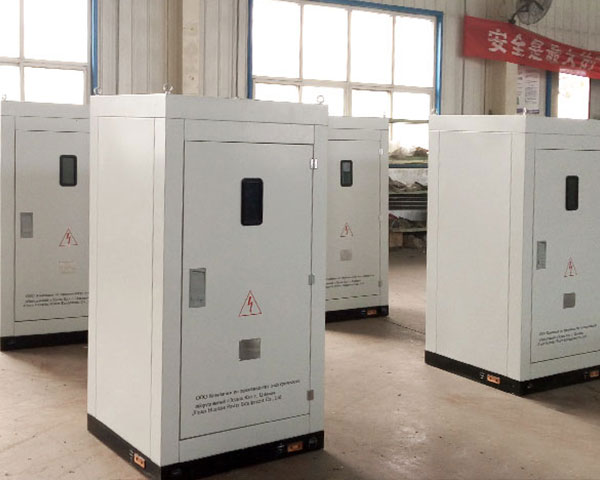

消弧消谐柜的主要组成及其功能

一、主要组成

三相组合式过电压保护器是一种特殊的高能容的氧化锌过电压保护器，起限制系统过电压的作用。真空接触器的一端接母线，另一端直接接地。消弧消谐柜正常运行时处于断开状态，受控制器的控制而合闸。各相真空接触器操作回路相互闭锁，当其中任一相合闸使该相母线接地后，其他两相中任何一相不会再动作。

高压真空接触器的作用是当系统发生弧光接地时，使其由不稳定的弧光接地迅速转变成稳定的金属性直接接地，从而保护了设备，使其不受损害。消弧控制器是本装置的核心控制部件，它根据PT提供的Uao、Ubo、Uco和U△的信号来判定故障相别和故障类型，按照预先设置的方式控制高压真空接触器。

高压限流熔断器是整个装置的后备保护器件，用来防止短路事故，具有开断迅速、开断容量大的特点。电压互感器用于将系统的一次高电压，转换为消弧控制器可处理的二次低电压，供监测及采样。高压隔离开关用于本装置安装和维护时的投切。

二、基本功能

当系统发生单相接地时，电压互感器PT产生的中性点信号U△将由低电平变成高电平，消弧控制器（XK）接到U△变化的高电平信号后启动中断，消弧控制器（XK）对Uao、Ubo、Uco的三相信号进行计算处理，判断相别接地属性，根据接地属性消弧控制器（XK）作出处理。

如果接地故障是稳定的金属性直接接地，则消弧控制器（XK）仅发出故障相别的指示信号。如果接地故障是不稳定的间歇性弧光接地，则判定接地的相别，同时发出指令使JZ中对应的一相接地。这时，系统由不稳定的弧光接地转变成该相稳定的金属性直接接地，故障相的对地电压降为零，原接地故障点的弧光消失，其他两相的对地电压升高到线电压。这种状态是现行规程所允许的。

当发生PT断线故障时，装置输出接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。装置动作后，面板显示故障类型（PT断线、金属接地或弧光接地）和相别，同时输出无源开关量接点信号。可将发生在相与相之间和相与地之间的各种过电压限制在3.5倍左右。具有追忆功能，可记录20次事件发生的时间和装置动作状态。

三、附加功能

本装置可按用户要求配置自动选线功能。可以配置小电流系统接地微机选线装置，增加选线功能。可按用户要求配置降低铁磁谐振功能。可以配置微机消谐装置，用来保护PT。
