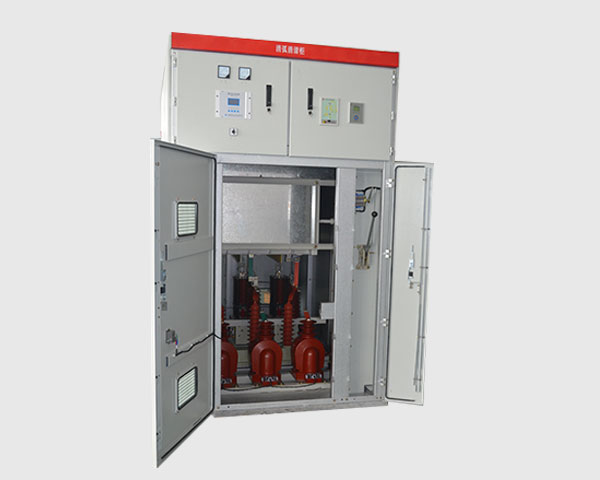

消弧线圈成套装置的结构组成
消弧线圈成套装置的结构主要由铁芯、绕组、油箱、套管等组成。消弧线圈成套装置的电阻很小，电抗很大，铁芯和绕组均浸泡在油箱中，引线经套管引出。铁芯为均匀多间隙铁芯柱结构，在铁芯柱的间隙中填满绝缘纸板。
间隙的作用主要是为了避免铁芯的磁饱和，并能得到一个比较稳定的电抗值，使补偿电流与电压成线性关系，从而使消弧成套装置能保持消弧作用。为了改变消弧线圈装置的电抗值，消弧装置本体具有5～9个分接头以供调节电抗值。
为了测量消弧线圈装置的端电压和补偿电流，消弧成套装置内部还装有电压互感器和电流互感器。电压互感器二次绕组的电压为110V，额定电流为10A。电流互感器安装于接地端，其二次侧额定电流为5安。此外在电压互感器二次侧还装有接地信号装置，当电力系统有接地故障或中性点电位位移过大时，保护装置动作，发出告警信号。
消弧和消谐一般都针对中性点不接地系统。在中性点不接地系统中，当零序电容过大时，使单相接地电流增加，当对地发生间歇性故障时，不容易息弧，造成弧光接地，引起过电压，危及系统，同时也使人体触电伤亡的几率增大。因此一般当接地电流大于10A时就需要装设消弧线圈，以补偿接地电流。
当不接地系统中相对地之间存在非线性感性负载时，系统的扰动极可能引发零序电容与感抗的谐振，随着谐振电压的提高，非线性感抗会减小，并使振荡加剧，维持在一个叫高的电压水平下，引起很高的对地过电压，这个谐振也叫铁磁谐振。
这个谐振可以在电压互感器的二次侧安装消谐设备来减弱。谐振可以在电压互感器的二次侧安装消谐设备来减弱。
