什么地方需要用到消弧消谐柜？

2022-06-20

次

在中低压配电系统中一般都要安装，中性点一般点不直接接地，如在变电站的10kV或是6kV配电室内安装。近几年，随着城网的迅速发展，电缆线路的比例逐年增多，导致对地电容电流剧增。单相接地时，常会发生弧光接地过电压（接地不可靠），这会导致CT等设备绝缘击穿，引发事故。

故需安装消弧消谐柜装置，在系统出现弧光接地时，迅速熄灭电弧，避免出现弧光接地过电压。同样在中性点不直接接地系统中，在单相接地等故障的激发下，系统可能出现谐振，既而导致过电压，使设备绝缘击穿，PT铁芯出现过饱和引发过热爆炸等。

在系统35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在倍的额定相电压，可以长时间运行（国家规程要求2小时）。

此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。本装置中的微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

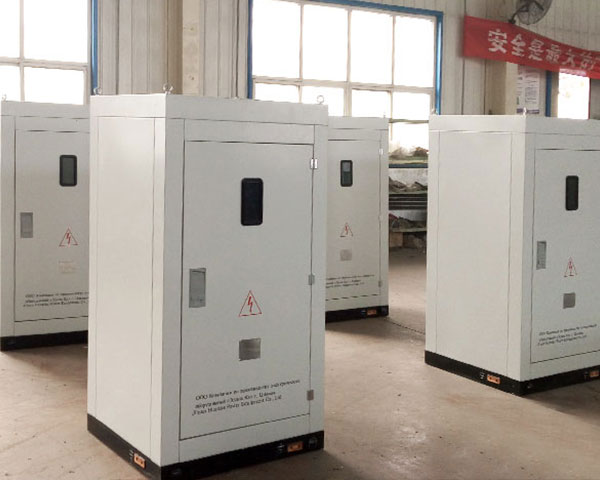

消弧消谐柜
