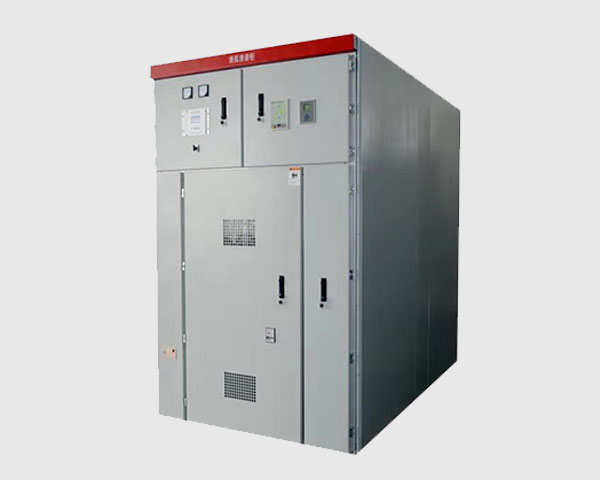

消弧消谐柜的消弧原理
当消弧消谐柜系统发生电弧接地时，微机控制器装置判断接地的相位和电弧接地的类型。同时发出关闭故障相真空接触器的指令，将系统从不稳定电弧接地故障变为稳定金属接地故障。故障相的接地电压降到零，原接地故障点的电弧消失，另外两相的接地电压上升到线电压。当前操作规则允许这种状态。
真空开关操作几秒钟后，微机控制器关闭故障相的真空开关。如果真空开关关闭，将不会有电弧接地故障，这表明该接地故障是暂时的，系统将恢复正常运行。如果真空开关打开后再次发生电弧接地故障，微机控制器装置确定故障为电弧接地，然后再次发出指令关闭故障相的真空开关，并根据预设程序发出报警信号，通知值班人员故障相。
真空开关接地期间的瞬态过压受到该器件的限制。故障相第二次闭合并接地后，故障相的真空开关不会分离。只有当故障线路自动或手动切断时，控制室或本地才会向设备发出复位命令。设备收到复位命令后，故障相的真空开关将断开，系统将恢复正常运行。
正常运行时，微机控制器持续检测电压互感器提供的电压信号。当系统中出现PT断线、单相金属接地或单相电弧接地时，辅助二次开路三角电压立即从低电平变为高电平。微机控制器启动中断，根据PT二次电压的变化判断故障类型和相位。如果是PT单相断线故障，该装置输出开关量接触信号，通过RS485接口与微机监控系统实现远程数据传输。
如果是单相金属接地故障，装置输出开关量接触信号，微机控制器也可以根据用户要求向真空接触器发出动作指令。同时该装置可以通过RS485(或RS232)接口实现与微机监控系统的远程数据传输。
如果是单相电弧接地故障，微机控制器将向真空接触器发出动作指令，使其快速动作，将不稳定的电弧接地转换成稳定的金属接地。该装置输出开关量接触信号，通过RS485(或RS232)接口与微机监控系统实现远程数据传输。
