如何快速区分消弧线圈成套装置？

2022-11-10

次

不一样的消弧线圈成套装置，其实主要看外表，一种是带外壳的，一种是不带外壳的，带外壳的使用比较多，是组合柜式的干式消弧成套装置，不带外壳一般都是油浸式的消弧成套装置。还得从内部结构来看不同调节方式存在不一样的地方。

调匝式消弧成套装置的有载开关，这是其它调节方式的消弧装置没有的，干式成套装置有载开关是独立的个体，而油浸式的有载开关是和消弧本体长在一起的，从这里就能将调匝式的消弧装置区分开来了。

偏磁式消弧线圈成套装置，比较好区分的是它的消弧本体，各个消弧线圈成套装置必须要配备一个消弧本体的，其实偏磁式消弧本体一眼就能看出来的，因为它的本体是三个柱形的，而且是两边大中间小的，两边的柱形一般大，中间的柱形明显比两边的小很多，这是其他种消弧装置没有的。

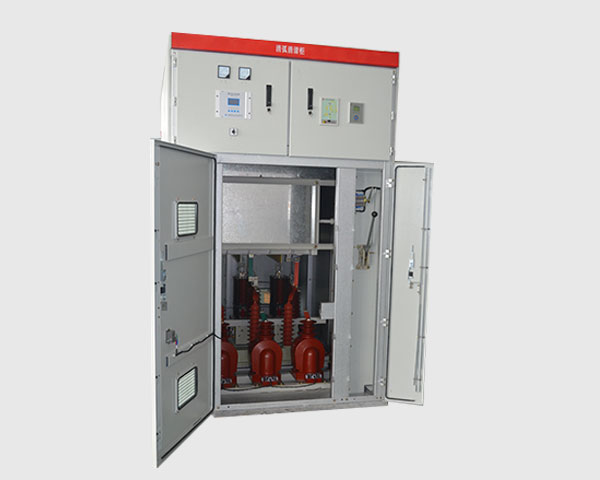

消弧线圈成套装置

相控式消弧装置，消弧本体是一个大点圆柱形，其他的装置本体都是两个柱形或者三个柱形，而它的本体就一个，所以也是比较好区分的。调容式消弧装置的电容调节柜，因为工作原理不同，所以它的成套装置一定要配备一个电容柜，如果消弧线圈成套装置里有个这个组件，那么它就是调容式消弧装置没错了。

成套装置阻尼箱的阻尼电阻保护，采用可控硅自触发技术，实现双重短接保护，保证一、二次系统完全隔离。设计了完善的保护功能，包括档位到头闭锁、来回调节闭锁、连调闭锁、单相接地动作闭锁等完善的闭锁保护功能，使整个系统动作可靠。

相控式消弧线圈成套装置补偿电流调节范围宽，在额定电流范围内，无级连续可调。连续平滑调节，可使残流降低，保证可靠熄弧。
