消弧消谐柜的消弧消谐工作原理

2023-02-09

次

消弧消谐柜一般不仅能够对该类电网中的各类过电压进行限制，还能够正确选出体系的相关接地线路，增强该电网的运转平稳和供电可靠性。消弧消谐柜用于保护电力体系，对体系产生的弧光接地故障，起首阐发弧光接地的性子，然后针对详细的接地范例，接纳相应的处理方法，处理方法如下：

假设接地故障是稳定的弧光接地，微机控制器在接地相别之后，把故障相酿成稳定的阻性接地，然后等待数十秒，先将高能灭弧限压保护安装PTGTB中的快速开关GK断开，这时在故障相投入了氧化锌线性电阻R和氧化锌非线性电阻RV，延时一秒钟后再断开故障相高压真空接触器ZK。

如果是不稳定的弧光接地，则微机控制器果断接地的相别，同时收回指令使故障相的真空接触器ZK闭合，投入高能灭弧限压保护安装PTGTB，这时相称于在体系当中接入了高能氧化锌线性电阻R及非线性电阻RV。

利用R、RV限制故障相的弧道恢复电压，吸取接地引起的电磁能量，减缓体系振荡，使弧道的介质恢复抗电强度Ujf大于弧道恢复电压Uhf。使恢复电压无法再次击穿故障点，从而完成消弧。

消弧消谐柜安装的是微机二次消谐技能，当产生了谐振，微机控制器在PT的启齿三角绕组瞬直接入大功率的消谐电阻，破坏体系的谐振参数，消耗谐振功率，从而处理体系的谐振故障。

在系统3—35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在几倍的额定相电压，可以长时间运行（国家规程要求2小时）。

此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

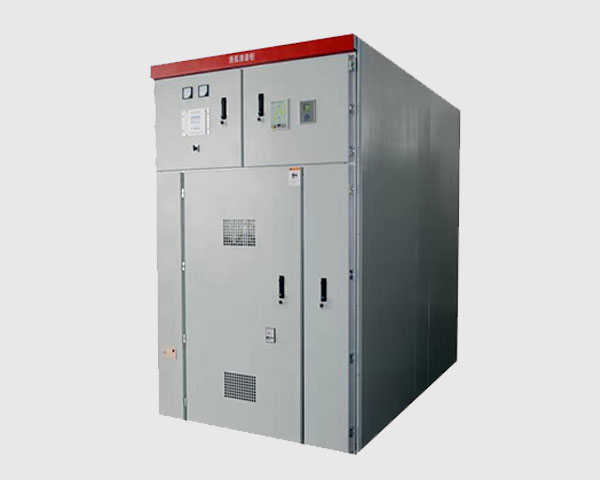

消弧消谐柜
