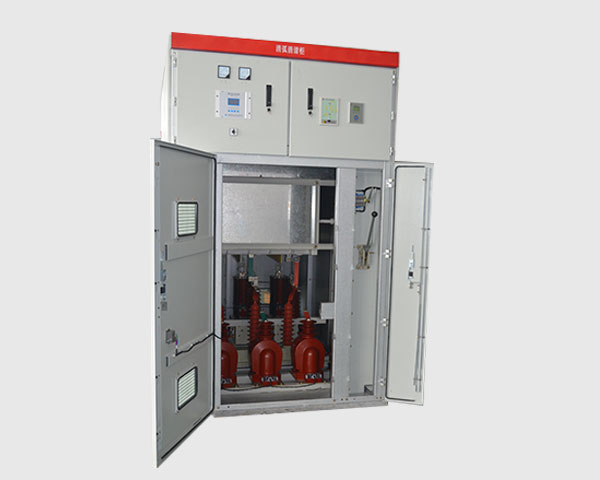

消弧消谐柜装置的工作原理
1、正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，消弧消谐柜辅助二次的开口三角电压，立即由低电平转为高电平，微机控制器起动，并根据PT二次电压的变化，判断故障类型和相别。
2、如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485 (或RS232 )接口与微机监控系统实现数据远传。如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485 (或RS232 )接口与微机监控系统实现数据远传。
3、如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，令其快速动作将不稳定的弧光接地转化为稳定的金属性接地。装置输出开关量接点信号，同时可通过RS485 (或RS232 )接口与微机监控系统实现数据远传。
4、将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘。装置动作速度快，可在30ms ~40ms之内动作，能快速处理间歇性弧光及稳定性弧光接地故障，降低弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。
5、消弧消谐柜能够快速降低系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。装置动作后，允许200A的电容电流连续通过2小时以上，用户可以在完成转移负荷的倒闸操作之后，再处理故障线路。
6、准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。由消弧消谐柜的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。相对于消弧线圈系统而言，性能、价格比很高。
