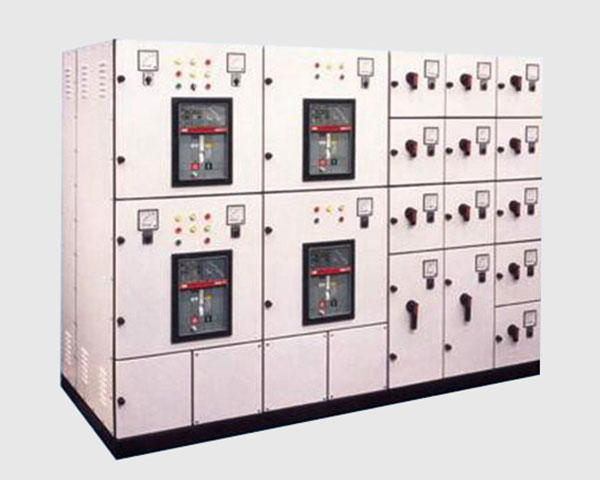

消弧柜-BMW-WZK消弧消谐及过电压保护装置

      WZK消弧消谐选线及过电压保护综合装置适用于3～35kv中压电力系统，该产品广泛适用于3～35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，提高了上述系统的运行性及供电可靠性。

      装置主要组成部件及其功能

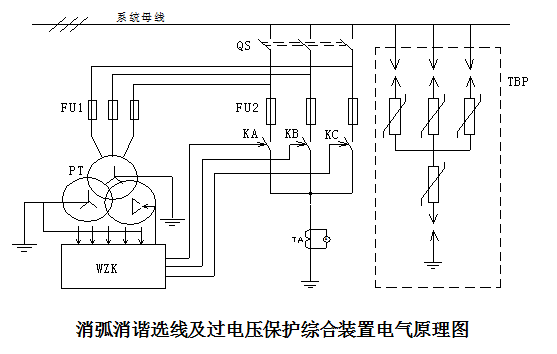

      WZK消弧消谐选线及过电压保护综合装置组成原理如图1所示，其主要有以下六个部件组成：

      1.大容量ZNO非线性元件组成的组合式过电压保护器 YHPB

      YHPB是一种特殊的高能容的氧化锌过电压保护器，与一般的氧化锌避雷器（MOA）相比，具有以下优点：

      (1) YHPB组合式过电压保护器采用的是大能容的ZNO非线性电阻和放电间隙相组合的结构，由于间隙元件与ZNO阀片的配合，解决了保护器的荷电率及工频老化问题。

      (2) YHPB组合式过电压保护器的冲击系数为1，各种电压波形下的放电电压值相等，不受过电压波形影响，过电压保护值准确，保护性能优良。

      (3) YHPB组合式过电压保护器采用四星型接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了60-70%，保护可靠性大大提高。

      YHPB组合式过电压保护器是本装置中限制各类过电压的器件，主要用来限制大气过电压和操作过电压。

      2.可分相控制的高压真空接触器（KA-KC）

      这是一种特殊的高压真空交流接触器，其三相分体，各相一端分别接到母线，另一端接地。正常运行时真空开关处于断开状态，受微机控制器控制而动作，各相之间闭锁，当其中任一相闭合使该相母线接地后，其他两相中的任何一相绝 对不会动作闭合。

      KA-KC的作用是，当系统发生弧光接地时，使其由不稳定的弧光接地故障转变成稳定的金属性接地，从而保护了系统中的设备。

选型及要求

1. 装置的额定电压等于系统的额定电压。

2. 装置的额定电流不小于保护线路的电容电流。

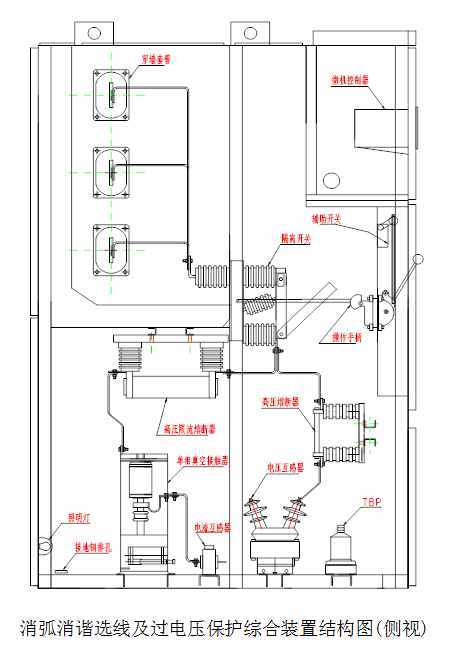

七、结构、外形及安装尺寸 （图1）

装置的标准尺寸：1000×1500×2300（KYN28-12）

也可根据用户要求，特殊生产。

使用环境

1. 环境温度：-30°C~+40°C

2. 海拔高度：海拔2000m及以下(2000m以上需特殊设计)

3. 相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%

4. 周围不得有粉成、煤气、烟气等具有爆炸性的混合物

包装、运输、储存

1. 一般采用木箱包装。柜体底座应固定在包装箱底板上。

2. 建议不要长距离在三级以下公路运输，必要时可以拆散包装。

3. 不要长期在户外存储，长期不用时，应储存在干燥、通风的户内仓库内。

安装、调试、维护

1. 本公司负责根据用户的要求进行图纸设计和参数选择，由本公司技术人员组装、调试，设备组装调试完毕后，由检测人员检测后方能出厂。如客户需要十大澳门网投平台信誉排行榜为客户提供现场安装及调试服务。

2. 装置运行应由专人负责，操作人员应熟悉微机控制器的操作方法，每次操作应有记录。

3. 设备正常工作时不需维护和检修，但在受到大的故障电流冲击后必须进行仔细检查，检查熔断器是否损坏，检查接触器触头是否接触良好，进行设备的绝缘耐压试验。

订货须知

1. 用户订货时应向十大澳门网投平台信誉排行榜提供：系统电压等级、电网电容电流、柜体尺寸。

2. 如用户有特殊要求应在订货时提出。

3. 需要其他额外附件或备件，应在订货时注明所需的种类及数量。

售后服务

十大澳门网投平台信誉排行榜对出产的产品在售后服务方面有以下承诺：

1. 对出产的设备负责现场安装与调试；

2. 自安装使用之日起，18个月内，如因质量问题不能正常使用，无偿为用户更换或维修；

3. 长期以优惠的价格提供备品备件，对产品提供终生维修；

4. 负责对用户进行技术和使用方面的培训。

装置的基本功能及特点

1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘。

2.装置动作速度快，可在30ms~40ms之内动作，能快速处理间歇性弧光及稳定性弧光接地故障，限制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。

3.能够快速降低系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。

4.装置动作后，允许200A的电容电流连续通过2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。

5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。

6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。

7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。

8.能够测量系统的单相接地电容电流。

9.装置设备简单，体积小，安装、调试方便，即使用变电站，同样适用于发电厂的高压厂用电系统；既适用于新建站，也适用于老电站的改造。

10.性价比高，相对于消弧线圈系统而言，性能价格比很高。

装置的型号及参数

装置的额定参数

1. 额定频率：50Hz

2. 额定电压：6   10   35 （KV）

3. 额定电流：10  16  20  31.5  50  63  100  200
