BMW-YJG过电压控制柜

     工作原理

     系统过电压控制装置采用本公司研制的大容量过电压控制元件，能够平缓过电压上升，过滤直到降低电压尖峰，并能够耐受过电压产生的大能量。能够很大程度降低残压值，系统过电压时所产生的大量能量，控制系统过电压，保证了装置的自身防护。

     该元件采用特制动态高能氧化锌功率电阻，与本公司生产的消弧装置的保护特性相匹配，并且采用了特有的技术，可同时降低系统中的谐振过电压、断线过电压等，处理系统过电压的死区。

     过电压控制装置正常运行时，柜内智能微机控制器实时不间断的检测PT提供的二次电压信号，一旦系统发生PT断线、谐振、金属接地、弧光接地等现象。智能微机装置利用DSP高速、重复的数据处理能力，分析、判断，及时准确的确定系统的故障类型，执行相应的器件动作，并显示故障类型，输出相应的开关量接点信号，用于报警。

装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现傅立叶分析，其选频准确。通过对PT三相电压及开口三角电压的采集，对电网谐振时的频率成分能快速分析、准确判断。

     如果系统发生谐振，根据不同频率，控制器发出不同的指令使消谐电路投入，实现快速降低谐振，装置能够存储记录故障状态时的各种技术参数，便于事故分析，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等 大型厂矿企业 的电力系统。

     本装置具备RS485与RS232接口，配有标准MODBUS通讯协议，与用户微机监控系统实现数据远距离传输。

     产品特点

     本产品设计是根据用户系统需求，提供过电压保护方案，因此在产品设计时，用户需提供系统结构和参数。

     该控制装置需根据不同的系统参数进行设计；

     处理系统各种过电压保护死区；

     吸收系统过电压能量大；

     取代PT柜，具有系统中出现的故障进行判断报警显示；

     系统单相接地故障消失时，可以限制通过PT的冲击涌流，保护PT和熔断器；

     装置的适用范围广泛，投运方便等优势；

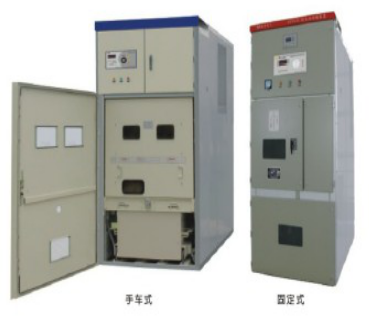

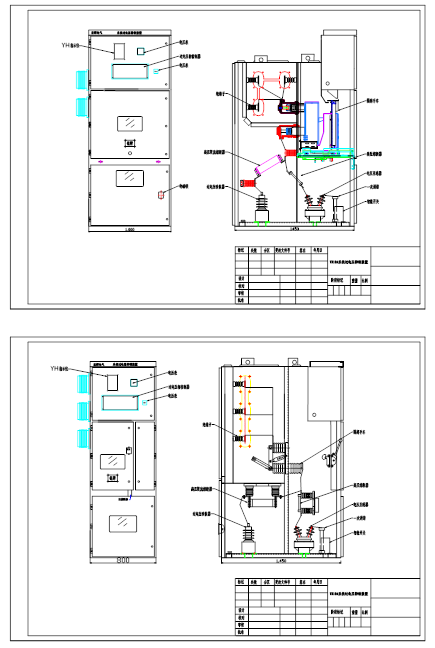

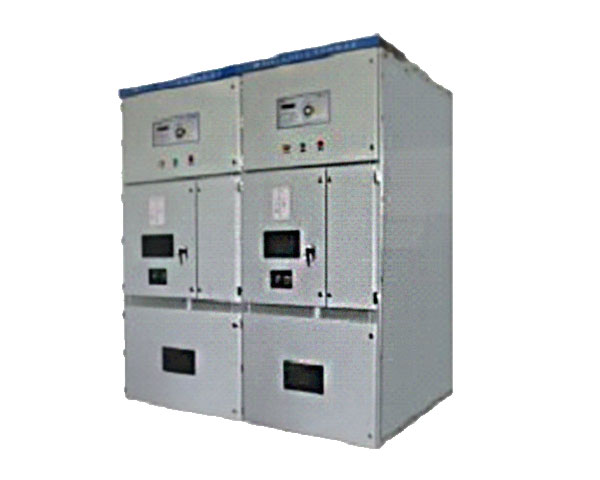

     产品的结构及外型

产品的型号及参数

型号说明

   BMW-YJG  -   -

   BMW-YJG…………过电压控制装置

   …………额定电流（KV）

   …………2ms方波通流能力（A）

参数

额定电压（KV）:3、6、10、13.8、20、35

2ms方波通流（A）：1600、2400、3200

额定频率（Hz）:50

控制器工作电源：DC220V±10%,AC220V或DC110V

通讯协议：MODBUS

通讯接口：RS485、RS232

使用环境

海拔高度：≤2000m 高原型需特殊说明

环境温度：-25℃~+55℃，24小时内平均温度不大于+35℃

抗震能力：8级

相对湿度：≤90%

污秽等级：户内Ⅲ级；户外Ⅳ级
