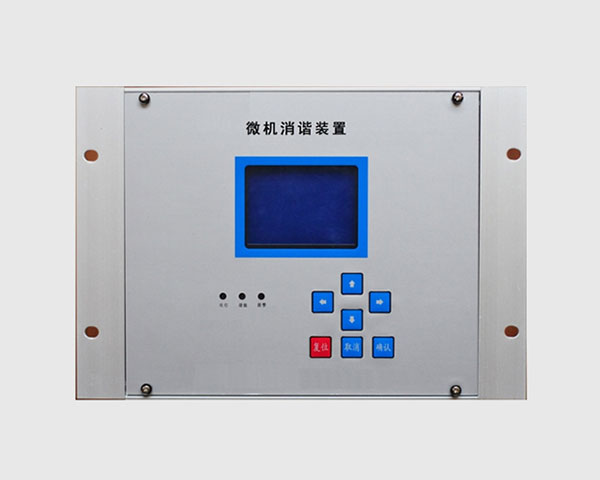

BMW-WXZ微机二次消谐装置

BMW-WXZ微机二次消谐装置是十大澳门网投平台信誉排行榜针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。它以16位单片机MSP430为采样运算、逻辑判断和控制（CPU），经大功率、无触点消谐元件为出口，以液晶显示器、信号指示灯和触摸按键为人机接口，配以智能化的软件，组成了技术和原理，使用简单方便的消谐装置。
该消谐装置可实时显示时钟及两段母线PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置通信接口把故障信息传送到有关部门，适用于无人值守变电站。

技术参数
（1）工作电源：DC/AC220V；
（2）功耗：不带打印功能时功耗为10W；带打印功能时功耗为20W。
（3）报警继电器触点：容量：AC250V/3A （DC30V/3A） ； 无源常开触点失电继电器触点：容量：AC250V/3A （DC30V/3A）；无源常闭触点
（4）通讯：接口RS485，波特率1200～9600bps；
（5）抗干扰性能
    装置能承受严酷等级为Ⅲ级的静电放电试验；
    装置能承受严酷等级为Ⅲ级的幅射电磁场干扰试验；
    装置能承受严酷等级为Ⅲ级的快速瞬变干扰试验；

    装置能承受频率为1MHz及100kHz衰减振荡波（前一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。
（6）绝缘性能
    绝缘耐压标准满足规定。
（7）机械性能
    工作条件：通过Ⅰ级振动响应检验，及I级冲击响应检验。
    运输条件：通过Ⅰ级振动耐久检验，及I级冲击耐久和碰撞检验。

工作原理
    消谐装置监测PT开口三角电压，将采集到的电压经信号调理电路、模数转换电路输入到CPU，由CPU计算零序电压四种频率的电压分量，若有故障发生则判断故障类型，如果是铁磁谐振则按设定程序启动消谐元件瞬时接通PT开口三角予以降低，并显示故障信息，同时给出告警信号。
