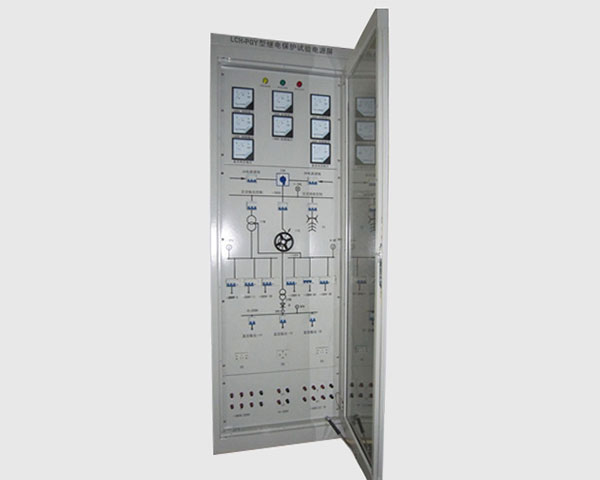

BMW-PGY继电保护实验电源屏

一、概述

BMW-PGY继电保护实验电源屏是十大澳门网投平台信誉排行榜依据能源部《发电厂、变电站工程继电保护试验仪器仪表配置定额》、《继电保护检验条例》和电力工业部颁发《电力系统继电保护及自动化装置反事故措施要点》 的有关规定开发的产品。 该产品适用于变电站、发电厂的继电保护试验， 为其提供可靠、稳定的交直流试验电源。

二、使用条件
      1．环境温度：-10℃~40℃；
      2．海拔高度：＜2000米；
      3．空气湿度在+40℃时不大于50%，在较低温度时允许有较高的湿度，在+20℃时不大于90%；
      4．安装倾斜度与铅垂线相差不大于5°；
      5．安装场所机械振动振幅不大于0.05mm,频率不大于600次/分；

      6．周围介质无爆炸危险，无导电尘埃与腐蚀性气体。

三、主要技术指标
       1．交流输入电源
       2路380/220V供电，互为备用，20KVA连续工作制，其中15KVA供交流部分使用，5KVA供直流部分使用。
       2．交流输出电源
       3路380V三相四线，10A
       3路100V 三相四线，10A
       1路380V 三相四线插座
       6路220V单相插座
       三相输入平衡时，输出不平衡度小于1%，三次谐波小于3%
       3．直流输出电源
       3路0~250V连续可调，20A
      纹波系数K<1.5%
       4.耐压
      输入输出回路对地绝缘强度能耐受交流2000V,1分钟试验
       5.寿命

      按所用开关寿命为20000次通断

四、性能特点
      1. 交直流电源隔离变压器接线方式为Dy11，并在初级与次级之间加装屏蔽层，控制三次谐波；
      2. 交流回路采用漏电保护开关，保证操作人员不受伤害；
      3. 输入输出回路有指示灯、电压表、电流表监视。
