接地电阻柜的设计流程及要点解析

2024-11-18

次

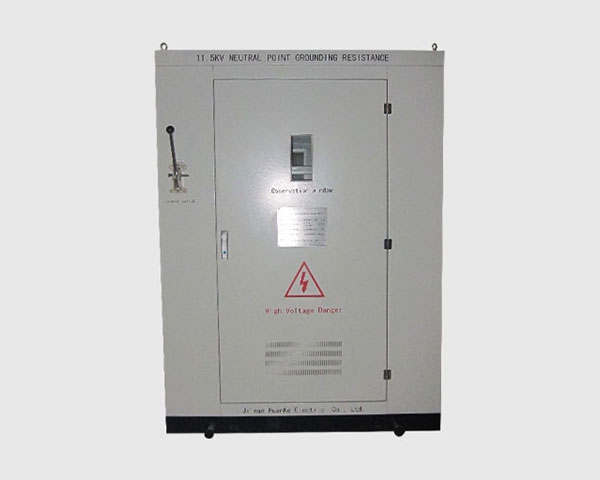

接地 电阻柜是用于接地系统的重要设备，其设计流程和要点对接地系统的可靠性具有重要意义。下面将从设计流程和要点两个方面进行解析。

设计流程：

1.需求分析：要明确接地电阻柜的使用场景和要求，包括接地系统的电压等级、电流容量、环境条件等，这些信息对接地电阻柜的设计非常重要。

2.选型设计：根据需求分析的结果，选择适合的接地电阻柜型号和规格，考虑到接地电阻柜在运行过程中的可靠性和稳定性，选择具有高品质的产品。

3.电路设计：根据接地电阻柜的规格和要求，设计合适的电路结构和接地方式，确保接地电阻柜在工作过程中能够降低接地系统的电阻，提高接地性能。

4.结构设计：根据接地电阻柜的使用环境和空间条件，设计合适的外观结构和内部结构，确保接地电阻柜在安装和维护过程中能够方便操作。

5.验收测试：设计完成后，进行相应的验收测试，检查接地电阻柜的性能是否符合设计要求，确保其能够正常运行。

设计要点：

1.选材优良：接地电阻柜的主要部件需要选用质量较好的导电材料，确保接地效果和抗腐蚀、抗磨损、导电性好的材料是选择。

2.接地电阻设计：接地电阻柜的接地电阻设计需要合理，确保接地效果良好，减小接地系统电阻，避免接地电压过高。

3.保护：接地电阻柜需要配备必要的保护装置，如漏电保护、过载保护等，确保在异常情况下能够及时切断电源，保护设备和人员。

4.维护便捷：接地电阻柜需要考虑维护保养的便捷性，设计方便的开关及接线端子，确保维修人员能够容易地对设备进行维护。

5.环境适应：接地电阻柜要考虑使用环境的特点，如湿度、温度、腐蚀性等，选择适合的防护措施和耐用材料，确保设备在恶劣环境下能够正常工作。

总之，接地电阻柜的设计流程和要点决定了其在接地系统中的重要作用，设计时需要充分考虑使用场景、性能要求和保护等因素，确保设计的接地电阻柜能够满足实际需求，确保接地系统的可靠性。
