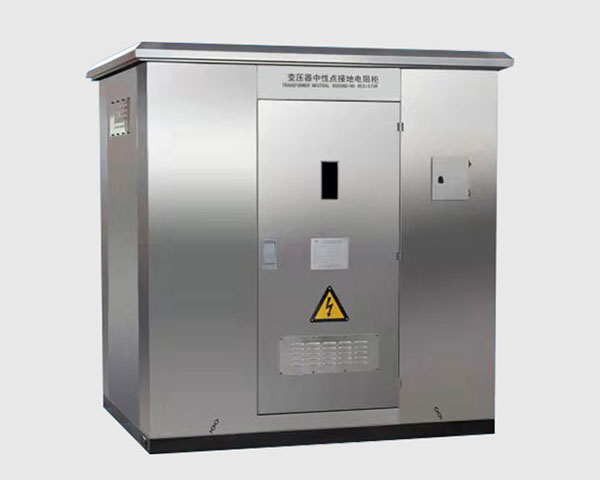

接地电阻柜

接地电阻柜特点

1、针对性强，保护到位

接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时，电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时，接地电阻向接地点提供附加阻性电流，使接地电流呈阻容性质，从而确保产生的过电压不大于2.6倍的相电压。

2、结构紧凑，便于安装

接地电阻柜将零散的Z型接地变压器（如系统无中性点引出则需加装）、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内，而且可以选配隔离开关，成套供货，可靠性高，布置清晰整齐，便于安装调试及操作维护。

3、选材考究，充分确保产品质量

接地电阻柜内的接地变压器为干式变压器，其一次绕组为“Z”形接线；电阻器采用不锈钢合金、镍铬合金等材料制成，导电率高、通流能力强、耐高温、使用温度可达1600℃；温度系数≤ -0.045% /℃、阻值稳定、抗腐蚀、防燃防爆、可靠性高。

4、监测功能齐全，并提供模拟量输出

接地电阻柜可配备电流互感器和动作记录仪，正常时可监视中性点不平衡电流；出现单相接地故障时，可记录动作次数；且可给保护和监控系统提供模拟量输出；还可根据需要加装避雷器。同时应用户要求本设备可加装测控保护装置。

中性点接地电阻柜适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行。

质量确保及售后服务

1.质量确保

产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费修理或更换。

2.售后服务

符合1.条规定，在保修期内出现质量问题，制造厂负责更换或维修；

符合1.条规定，不在保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；

不符合1.条规定所出现的质量问题，用户应同制造厂协商，采取有偿方式更换或维修。
