接地电阻柜是如何减少故障发生概率的？

2022-02-10

次

中性点通过接地电阻柜可以把故障电流限制到适度大小，一方面保证继电保护的选择性和灵敏度，同时又要保证故障点尽可能的不发生较大损伤，把暂态过电压限制到正常线对中性点电压的26倍以下，防止电弧重燃，避免主设备因电弧接地过电压而受损。

同时由于电阻的阻尼，对防止铁磁谐振过电压有显着作用。根据不同的使用条件，接地电阻柜分为户内型和户外型。进线方式可采用上进，侧进下出，上出和下进下出等，采用上进。侧进下出时柜体顶端装有穿墙套管，电阻柜体顶部装有吊环便于吊装。

电阻材质可采用特种合金材料，或非金属特种材料阀片。安装接地电阻柜后，当发作非金属性接地时，受接地址电阻的影响，流过接地址和中性点的电流，比金属性接地时有明显下降，同时健全相电压上升也明显下降，零序电压值约为单相金属性接地的一半。

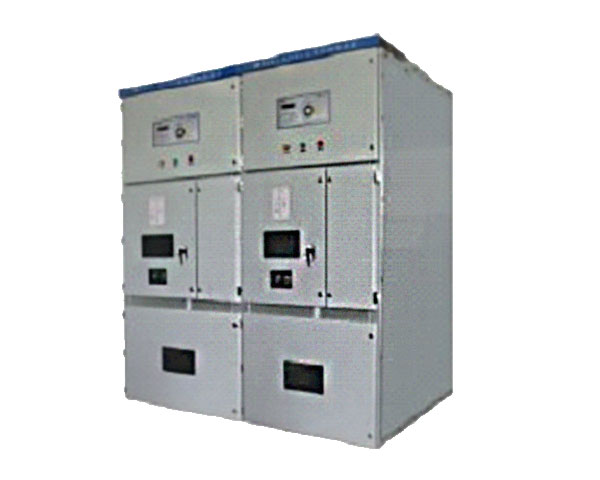

接地电阻柜

由此可见，选用中性点经电阻接地，可下降单相接地时的暂态过电压、弧光接地过电压和某些谐振过电压，并能选用简略的继电保护设备敏捷挑选毛病线路，切除毛病点。发电机中性点通过电阻器接地和发电机接地电阻柜，可以把故障电流限制到一定的适当值，提高继电保护装置的灵敏度用以作用于跳闸。

同时又可以使故障点仅仅可能发生局部的轻微灼伤，可以防止铁磁谐振过电压，从而保证发电机接地电阻柜中的发电机，可以并且正常的运行。接地电阻柜不断得到了很好的发展，而且具有广泛的应用范围。

通常情况可以将其安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用接地电阻柜的系统运行方式。相比较而言，接地电阻器还是比较适用于系统采用小电阻，或中电阻接地的场合，具有一定针对性能。当对其设备的使用过程中出现故障的时候，需要将其立即跳闸切除故障线路解决。
