接地电阻柜发生烧毁现象应如何处理？

2022-12-01

次

低压接地电阻柜主要用于保护低压厂用电系统的供电质量，减少单相接地故障引起的电动机回路停电。变压器中性点接地电阻柜主要用于保护开关柜和家用电器不被电压烧毁。柴油机机组中性点接地电阻柜主要用于保护柴油机机组设备，在运行中不受损坏。

发电机中性点接地电阻柜主要保护发电机在运行中不发生单相接地故障，限制故障电流，限制电弧重燃，防止电弧间隙过电压对主设备的损坏。接地电阻柜一般不会烧毁，特殊情况下，先检查公司数据是否受到影响，再检查原因。

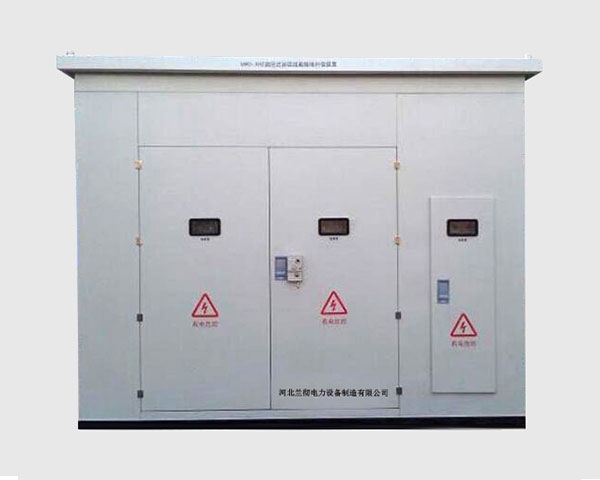

接地电阻柜

使用了发电机中性点接地电阻柜，一方面可以使得继电保护有足够的灵敏度和选择性，同时又可以使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常线对中性点电压的2.6倍以下，防止电弧重燃，避免电弧接地过电压损坏主设备，扩大事故。另一方面由于电阻的阻力，对防止铁磁谐振过电压有显著作用。

接地电阻柜用于发电机和变压器中性点，防止系统接地和不平衡时中性点电压过高，击穿绕组。使用时要把电缆和变压器或者发电机的中性点连接到电阻上，然后把电阻接地，选用的电缆应该承受所选故障时间内线路中电流，也包括不平衡电流。电缆的发热积累要小于故障电流的时间。

接地电阻柜的连接电缆也要考虑额定故障时间后，可能没有断开负载的情况，留有足够的余量。同时考虑电缆长度，埋地环境及地温的考虑。电缆过长还会增加对的电容，也要加大接地电流。接地电缆同时要考虑连接点、线夹和电缆头的安装位置，固定位置，拉力等要求，确保连接点连接电阻足够小。确保电气间隙的距离。
